上海工研院硅光MPW流片席位火热预订!

发布时间: 2025-11-07

MPW流片

上海工研院(SITRI) 联合中国科学院上海微系统所建立硅基光电子器件工艺平台,拥有近5000平米洁净室,具备90 nm高精度光刻、晶体外延、介质薄膜生长、干法及湿法刻蚀、掺杂、金属互连和在线工艺检测等成套关键工艺能力,可以通过MPW、定制化流片、联合研发等多种方式为各类高校、科研院所和企业提供服务,满足客户研发、中试、封装等多样化需求。

经过多年沉淀积累,上海工研院硅光平台的服务能力持续稳定提升,日趋成熟,获得了行业的高度认可。2023年,90 nm硅基光电子技术入选《2023年上海市科技进步报告》,并在2024年入选中国光学工程学会“硅基光电子三年优秀成果展”。市场热烈的反馈鼓舞我们乘势而上。为助力合作伙伴抢占创新制高点,我们正全力优化内部资源与流程,致力于在2026年实现更短、更快的流片周期并提供更优质的服务。为促进国内硅光技术的研究与产业化,降低研发门槛,上海工研院计划在2026年继续组织MPW流片服务。本计划面向高校、科研院所及初创企业,提供基于成熟硅光工艺的、低成本、周期稳定的流片机会,旨在加速创新芯片设计的验证与迭代。

在持续夯实硅光核心工艺的同时,上海工研院也前瞻性地布局了前沿的薄膜铌酸锂光子技术平台。目前,平台已成功建立起8英寸的薄膜铌酸锂光波导制备能力,并完成了超高速电光调制器等关键器件的流片验证。同时,工研院积极探索异质集成创新路径,具备薄膜铌酸锂工艺与现有硅光平台的深度融合能力,为下一代通信用超高带宽调制器、先进光子计算芯片以及量子信息处理系统提供开放、高效的研发与中试服务。

在此,上海工研院诚邀各界同仁,无论是深耕前沿的学术力量,还是锐意创新的产业伙伴,尽早布局,把握良机,携手加入本次流片计划。2026年,让我们在硅基光电子的星辰大海中并肩前行,共绘未来蓝图,开创更多可能!

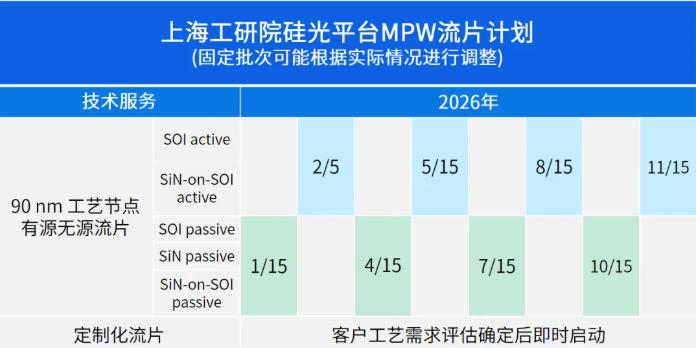

2026年硅光MPW流片安排


* 提交第一版版图时间:表中时间为客户首次提交自查DRC free的版图时间

* block面积:单个Block尺寸3mm × 10 mm

* 交付数量:交付25个芯片

* 预订截止时间:每批次在版图提交前10天,即当批次所在月5日为截止日(注:2月批次的截止日为1月25日)

* 不可取消时间:每批次在版图提交前5天,即当批次所在月10日为截止日(注:2月批次的截止日为1月31日)

硅光MPW流片工艺

上海工研院共提供5套硅光工艺,包括SOI无源工艺、SiN无源工艺、SiN-on-SOI无源工艺、SOI有源工艺和SiN-on-SOI有源工艺。具体工艺能力如下:

01.SOI无源工艺

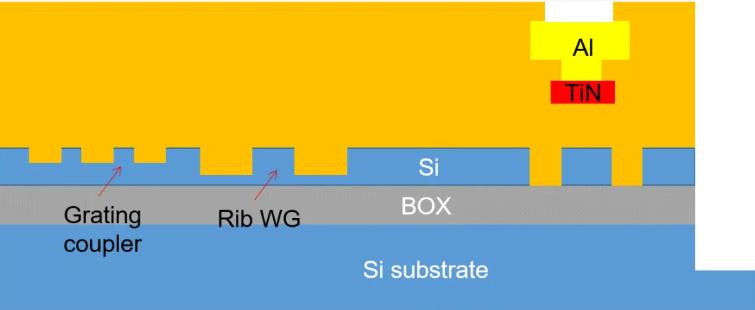

目前,SOI无源集成工艺流片的最小工艺节点为90 nm,具备三步硅刻蚀、TiN金属加热电极、单层铝互连和深硅刻蚀等关键工艺能力,可实现各种高性能的硅光无源器件。


基本工艺能力如下表所示:


02.SiN无源工艺

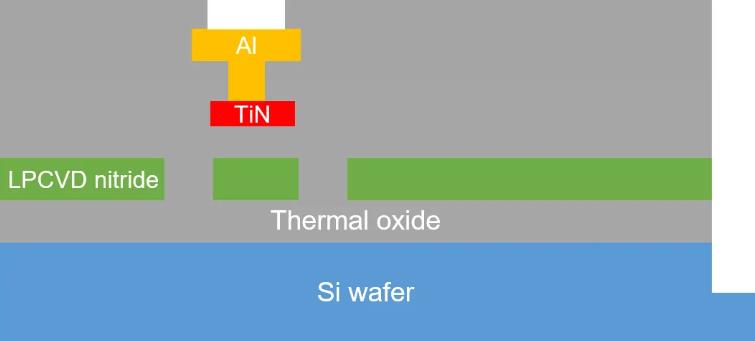

SiN集成工艺流片具备LPCVD氮化硅、TiN金属加热电极、单层铝互连和深硅刻蚀等关键工艺能力,可实现各种高性能氮化硅无源器件。

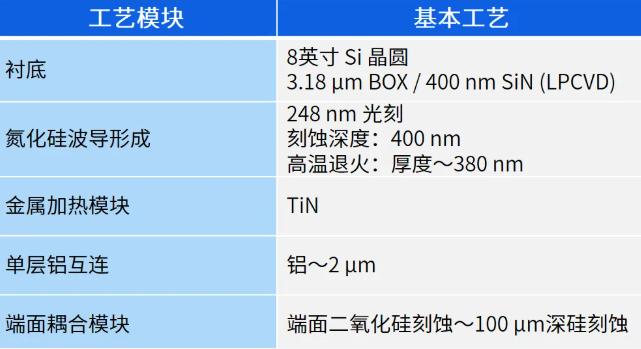

基本工艺能力如下表所示:


03.SiN-on-SOI无源工艺

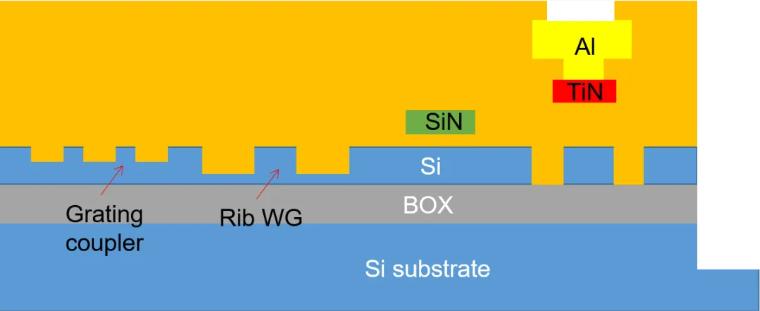

SiN-on-SOI无源集成工艺流片,Si的最小工艺节点为90 nm,SiN的最小工艺节点为200 nm,具备了三步硅刻蚀、LPCVD氮化硅、TiN金属加热电极、单层铝互连以及深硅刻蚀等关键工艺能力。该工艺结合了氮化硅和SOI平台的优点,能够实现高性能的硅光子和氮化硅无源器件。

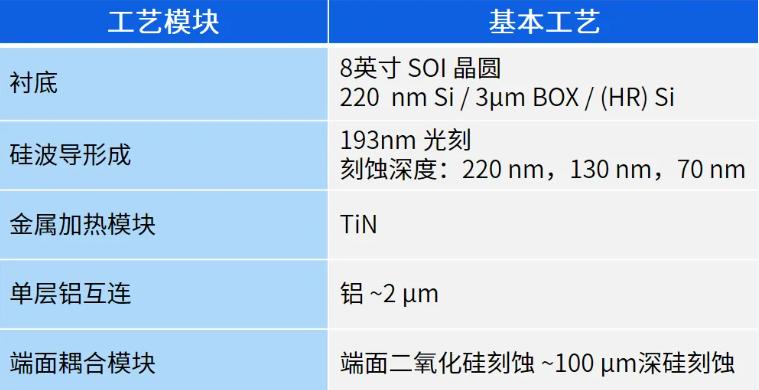

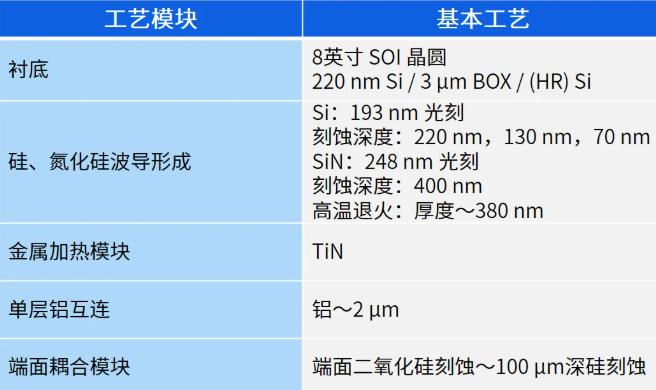

基本工艺能力如下表所示:


04.SOI有源工艺

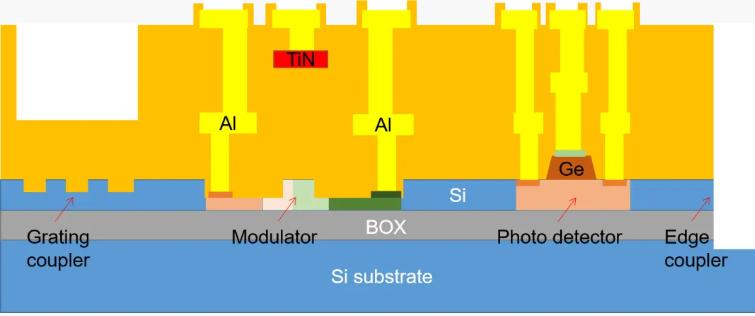

目前,90 nm SOI有源工艺流片的最小工艺节点为90 nm,具备三步硅刻蚀、多步有源器件掺杂、锗外延与TiN金属加热电极、双层铝互连和深硅刻蚀等关键工艺能力,可实现各种高性能的硅光无源、有源器件。


基本工艺能力如下表所示:


05.SiN-on-SOI有源工艺

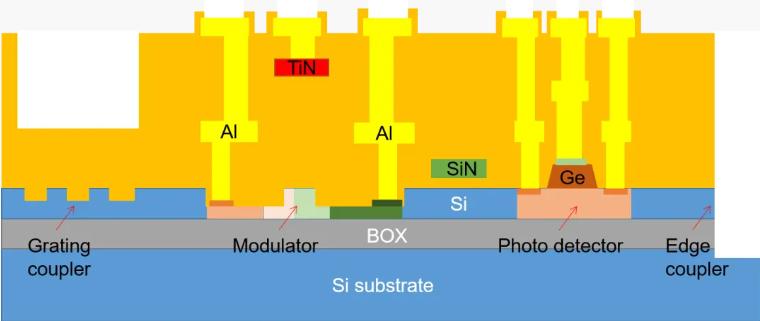

SiN-on-SOI有源工艺流片,Si的最小工艺节点为90 nm,SiN的最小工艺节点为200 nm,具备三步硅刻蚀、多步有源器件掺杂、LPCVD氮化硅、锗外延与TiN金属加热电极、双层铝互连和深硅刻蚀等关键工艺能力。该工艺结合了氮化硅和SOI平台的优点,可实现各种高性能的硅光无源、有源器件和氮化硅无源器件。

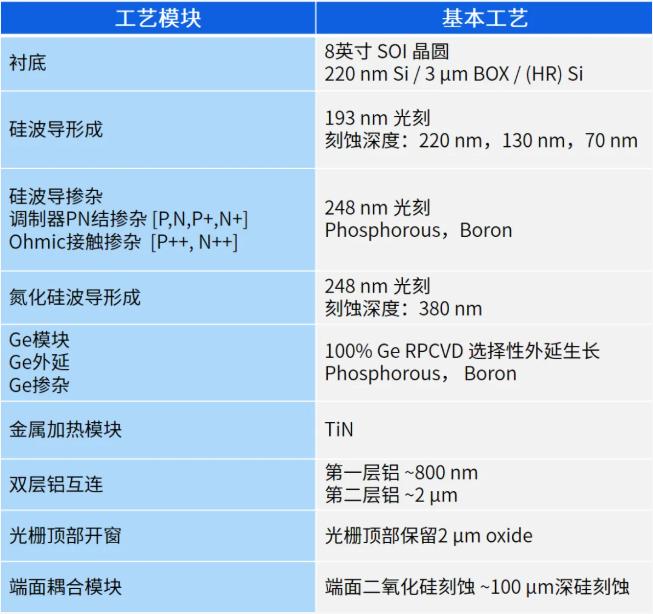

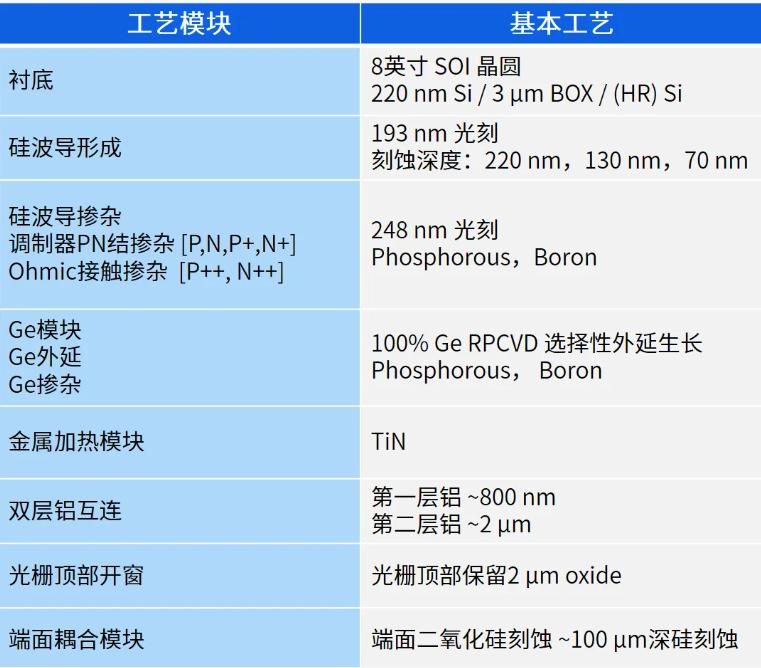

基本工艺能力如下表所示:

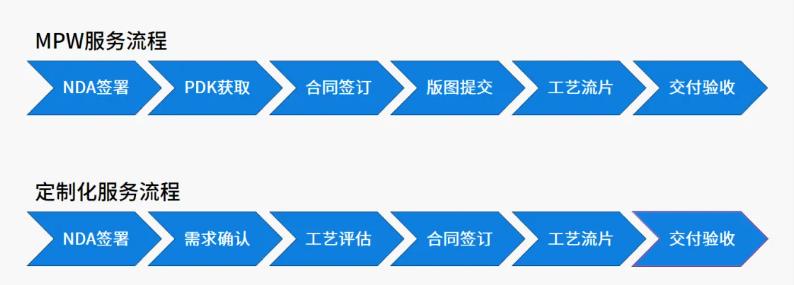

 服务流程


如有流片需求,请邮件联系商务潘经理获取PDK,欢迎垂询!

邮箱:Hongming.Pan@sitri.com

电话:139 1664 3350
