永济分中心对新建测流桥进行测速垂线布设

发布时间： 2024-12-04

测速垂线布设是测流量水中重要的一项环节，垂线布设的是否合理，直接影响过水断面面积和部分平均流速测量精度，所以在拟定测线布设方案时应进行周密调查研究。


近日，“十四五”河套灌区续建配套与现代化改造2025年项目新华西稍分干渠已全线衬砌，其中包括新建测流桥三座，为保证后续测流量水数据精准、可靠。永济分中心组织技术人员对新建测流桥进行测速垂线布设。


经过前期工作人员对新华西稍分干渠的充分调查研究，此次西稍分干渠渠道衬砌后断面规整（等腰梯形断面），水流对称。根据灌溉渠道系统量水规范（GB/T 21303-2017）要求，断面规整、水流对称即可将测深垂线与测速垂线一并设置，且测线对称布设。技术人员通过查看资料、记录水情、实地测量，最终确定新华西稍分干渠在畅流期内水深均小于1.5m，故此次采用0.6相对水深一点法布设测线，实际测量水面宽在5～20m区间内，故测线间距设定在 1.0～2.5m范围内，测线数目设定5～8条范围内。

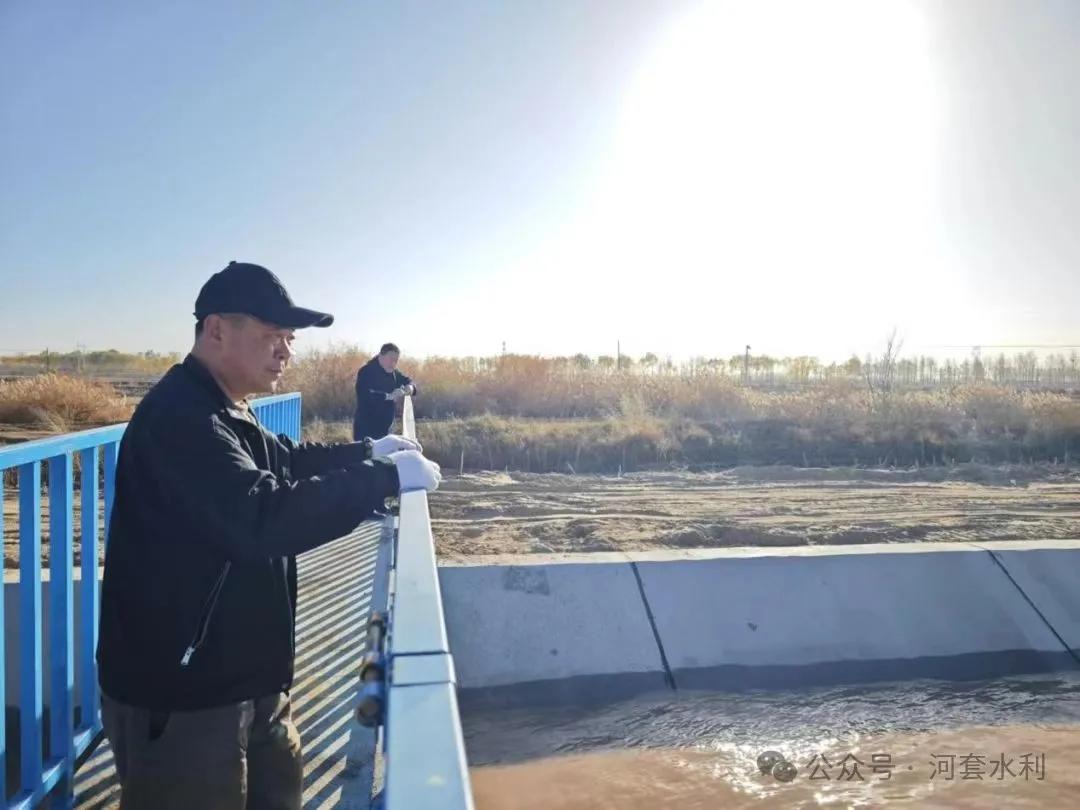

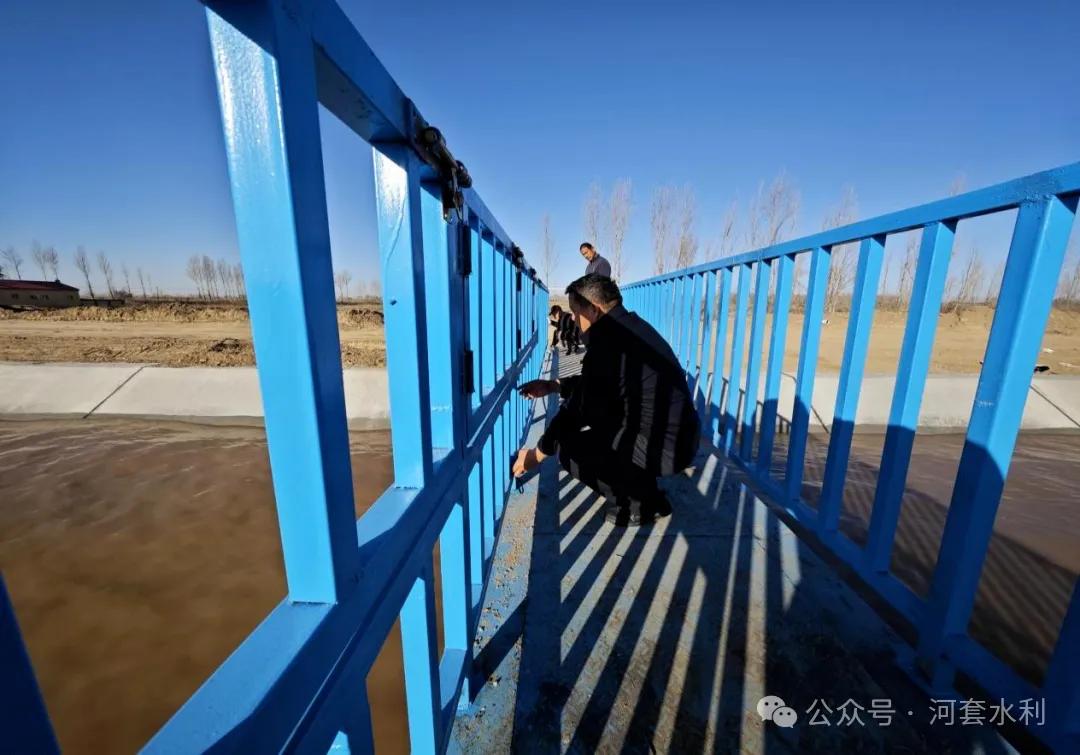

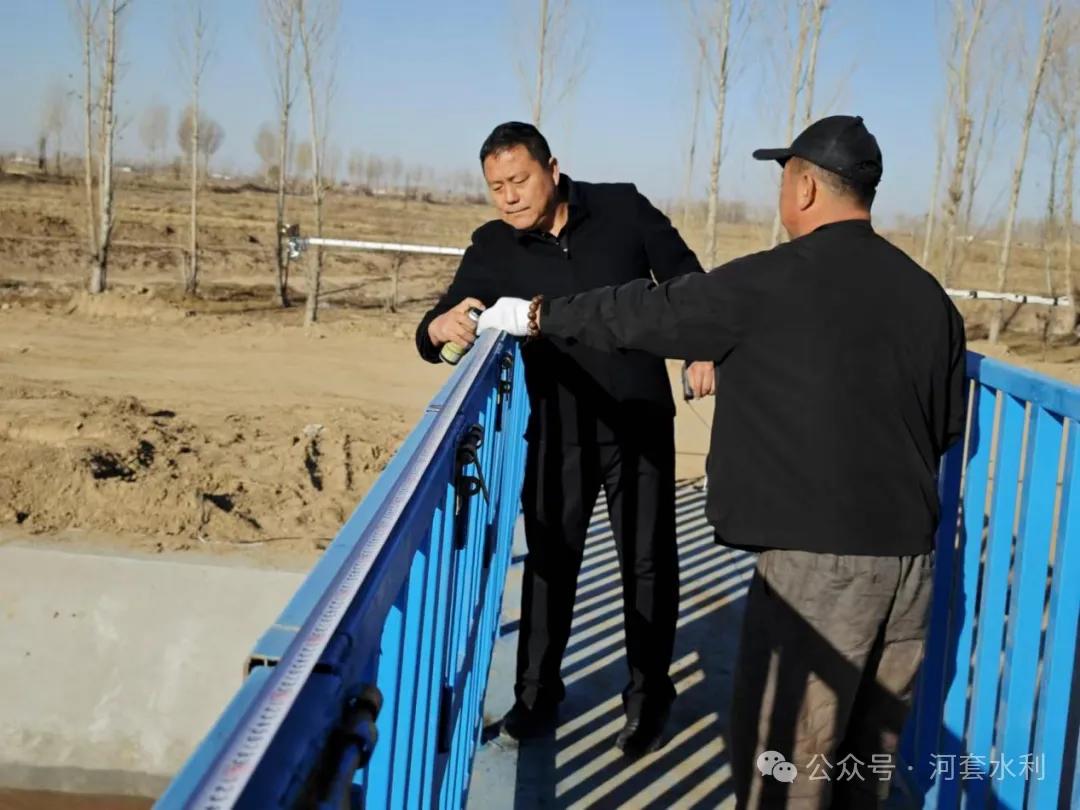

实操时，工作人员首先对起点进行确定，求出测流桥的总长度，然后再测量出起点到水边的距离，之后利用前期调查得到的过水断面宽度，从渠底中心到两边奇数布设，垂线布设数目不得少于3条，再根据日常工作实际情况，最后工作人员将过水断面等分为5份，设置测速垂线5条，并测量测线间距是否在区间范围内，任意两条测线间距是否小于渠道水面宽的1/5。确认各项数据无误且测深垂线分布均匀，最后再用红漆进行测线标记打点，至此测线布设工作完成。通过开展此次渠道测线布设工作，不仅使基层水利工作者进一步掌握测流量水专业技能，对测线布设标准及规范有了更深的理解，提升了自身的工作水平和能力，也为后续测线布设积累大量实践经验。

（来源：河套水利）
