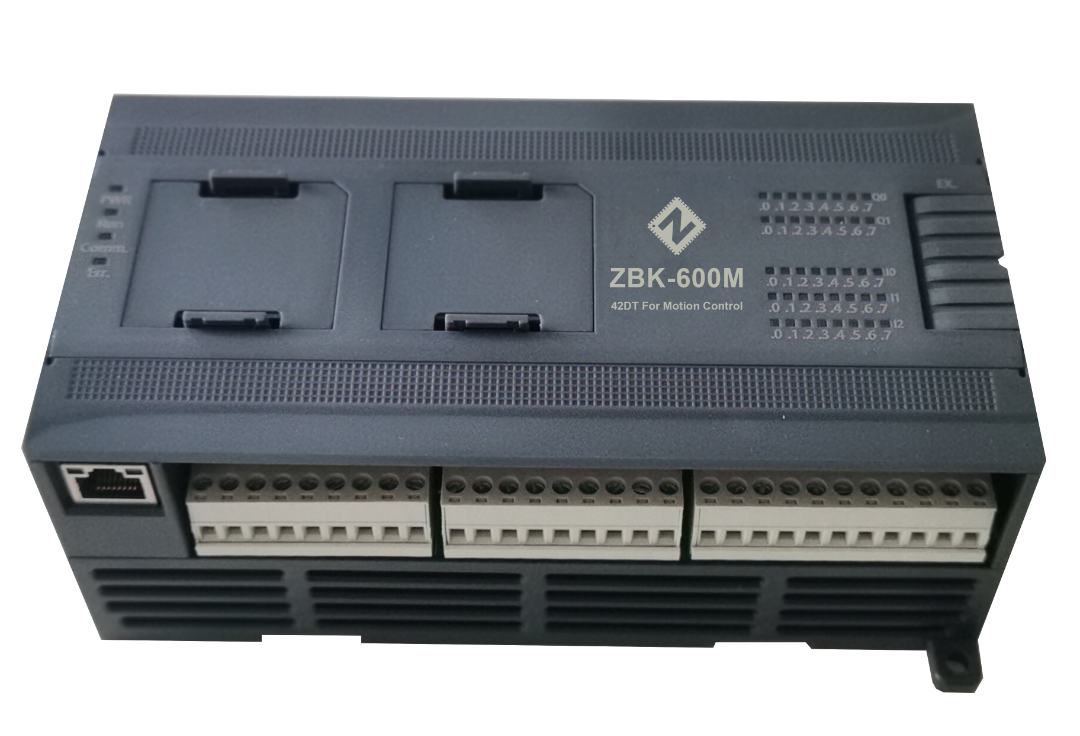

中控微电子全新经济型运动控制PLC方案——ZBK-600M

发布时间： 2023-07-13

      ZBK-600M是中控微电子采用全新的技术所研发的经济型运动控制PLC。编程软件符合IEC61131-3标准，提供了LD、ST、SFC、FBD、IL等5种标准语言。另外，ZBK-600M提供4路高速脉冲输出通道，支持直线插补、圆弧插补、电子凸轮、手轮等运动控制功能，同时提供了以太网、CAN总线、扩展BD板接口等更贴近用户需求的功能。



产品特点


  • 42路开关量（其中26路DI、16路DO）；

  • 4路高速脉冲输出通道，4路高速脉冲输入通道，最高频率均为200KHz；

  • 支持空间直线插补、平面直线插补和圆弧插补功能；

  • 支持1路电子凸轮功能；

  • 支持手轮运动配置功能，可任意配置一个轴跟随手轮运动；

  • 支持直线加减速、S曲线加减速；

  • 提供1*以太网、1*CAN、2*RS485等通信接口。

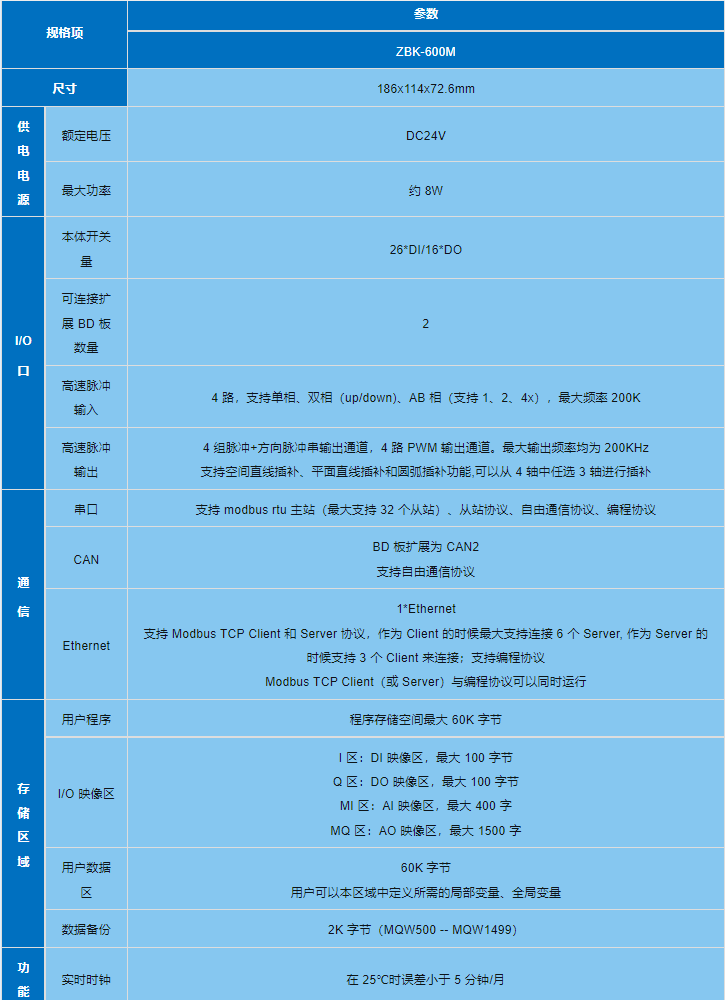

                                                    产品性能参数



                                                   应用案例——玻璃上片机


                                                       玻璃上片机测试画面

本次玻璃上片机控制方案的核心控制器采用ZBK-600M。玻璃上片机是由上片机与中空线连线，用于玻璃上片使用的设备。

玻璃上片机在实际运作时，还需增设外围板，上片机被内嵌于外围板内。由ZBK-600M控制上片机从位于前方码放玻璃的料架上吸取玻璃，再平稳的放置在外围板上，再让ZBK-600M控制外围板上的滚轮传送至下一工段，进行玻璃加工。


                                   左图：上片机  右图：外围板

图文来源：中控微电子
