科创九江第七十四期 | 科技引进之电子信息篇⑲
发布时间： 2023-01-29
01
基于表面等离子体共振的温度传感器
一种基于表面等离子体共振的温度传感器，温度传感器包括：光源发射器、传感装置及光谱仪，光源发射器的输出端与传感装置的输入端相连，传感装置的输出端与光谱仪的输入端相连，传感装置包括侧面抛磨单模光纤、金膜及温敏薄膜，金膜沉积在侧面抛磨单模光纤的抛磨面上，温敏薄膜固化在金膜上，通过将温敏薄膜固化在金膜上，因温敏薄膜是固态的，不像液体材料一样具有流动性，减少了现有技术中的液体封装的工序，简化了制备工艺，且因温敏薄膜是固态的，热膨胀效应不明显，提高了器件结构的稳定性，不再限制其在生化等领域的应用。
解决现有的基于SPR的温度传感器存在着由于液体材料具有流动性，因此封装难度大，导致制备工艺复杂，且因其热膨胀效应明显、结构不稳定，当温度过高时容易发生爆炸，限制了其在生化等领域的应用的技术问题。
02
基于微型光谱仪的光谱检测系统
成果介绍

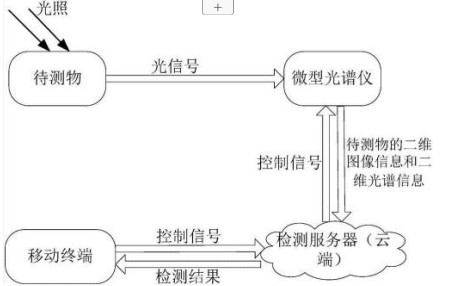

该系统包括：用于采集并发送待测物的二维图像信息和二维光谱信息的微型光谱仪；用于接收微型光谱仪发送的待测物的二维图像信息和二维光谱信息的检测服务器，检测服务器处理二维图像信息和二维光谱信息得到待测物的检测结果；用于接收待测物的检测结果的移动终端，检测结果在移动终端上显示。
成果创新点
☆在光谱检测领域，传统的光谱仪体积较大，不方便携带，只能在固定的场所使用， 且多用于工业生产和实验数据检测，不能满足人们日常生活中生活用品、食品等检测。传统的光谱仪只能检测小范围内的样品，也即只能检测一个点的光谱信息，这种 检测方法不能检测物体一个面，这显然不适合在日常生活中使用。另外，目前的光谱仪还需要提供特殊的光照才能采集到物体的光谱，不能在自然 光下采集物体的光谱信息，这给日常生活中使用带来不便。
☆通过实施本系统，可对物品进行大面积检测；并且本系统的光谱仪小型化，便于携带，人们可在日常生活中对生活用品、食品等进行常规光谱检测，得到检测结果，方便人们生活。
03

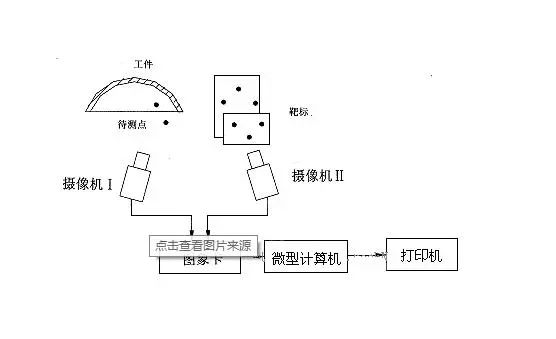

视觉测量系统平台
1.利用VC++实现了图像卡的二次开发和电移台运动的实时控制，利用MATLAB强大的矩阵运算能力，与VC++相结合，采用Matcom，实现了图像处理和摄像机内外参数的标定，实现了视觉自标定、不标定理论和实现在线测量。
2.采用MSComm控件，开发串口通信程序，在整个程序的开发和调试过程中使用了Commix混合串口调试工具，可直接测试控制器的运行情况。
3.数字图像处理包括图像增强、图像分割、特征提取、图像匹配等，该部分程序代码编写采用VC++6.0，在某些算法的实现上使用了MATLAB与VC＋＋混合编程，充分利用MATLAB的图像处理工具箱和自己编写的图像处理函数，方法简单，能够脱离MATLAB运行环境。
此项目与同类产品的竞争优势如下：
☆图像采集程序编写使用大恒采集卡CG410提供应用接口库，开发简单，配合图像采集卡，使用Windows API来编写程序，程序则具有很好的通用性；
☆在串口通信实现部分，系统使用MSComm控件进行串口编程，不必花时间去了解较为复杂的API函数编写程序；
☆图像处理和摄像机标定部分，在保证运行速度的前提下，利用Matcom4.5适当地使用了VC＋＋与MATLAB混合编程，节约了开发时间。
图文来源：科创中国
