01 海上风电场柔性直流输电工程冷却系统

     （1）研究意义：

      电力电子装置功率的不断提高，以及功率密度的不断加大，能否有良好的散热，决定了设备运行的效率与可靠性，具备冷却效率高、节约空间、不消耗冷却介质、安全可靠、环保等特性的纯水冷却技术，成为高功率密度电力电子装置的首选散热解决方案。

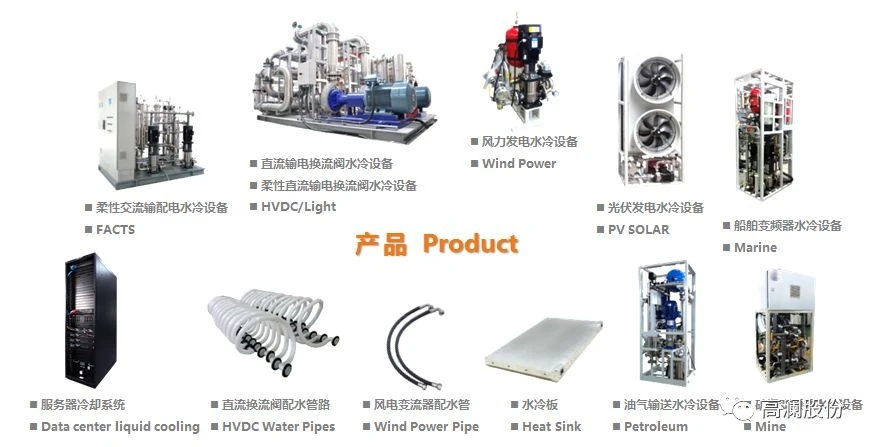

（高澜股份产品系列）

       在世界大力发展新能源、智能电网和低碳经济的政策驱动下，推进纯水冷却技术在全球发电、输电、配电、用电等领域的发展，具有重要意义。

      （2）应用场景：

       冷却系统作为柔性换流阀冷却系统、换流变冷却系统、空调系统的冷源，设置1套冷却系统，满足整个海上换流站的冷却需求。


     （3）基本参数：总流量：2000m3/h，总换热量：21.5MW；其中海水循环设置4台海水泵、2台海水过滤器、2台次氯酸钠装置、5台海水-淡水板换，淡水循环设置2台中开泵、2台淡水-去离子水板换。

     （4）产品特点：

       1） 国内第一套海上柔直换流站示范工程；2） 输送电压等级为±400kV，是目前世界上电压等级最高的海上平台输电工程；3） 系统原理采用了“三循环”：海水循环、淡水循环、去离子循环；4） 换流阀系统采用了新的冷却介质—海水冷却；5） 管路采用了耐海水腐蚀的超级双相钢材料；6） 系统的温排水采用深取浅排，通过末端混水和布水设计实现环境友好性；7） 海水换热器淡水侧保持压力大于海水侧，以防止内渗时海水流入淡水循环；8） 检漏单元通过液位的变化判断是否出现漏水，同时检修维护后，快速充满海水重启系统；9） 设备在设计和制造过程中充分考虑了抗震设计，并通过软件进行了仿真模拟。

     （5）项目图片

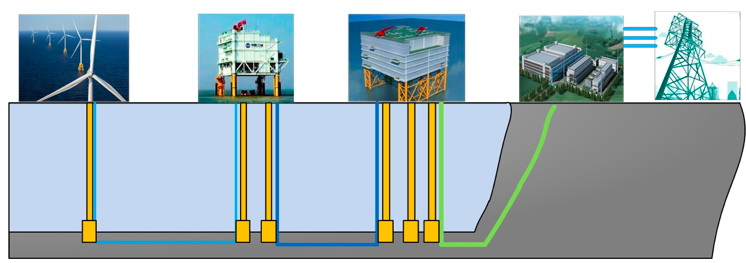

（如东海上风电柔性直流输电原理图）

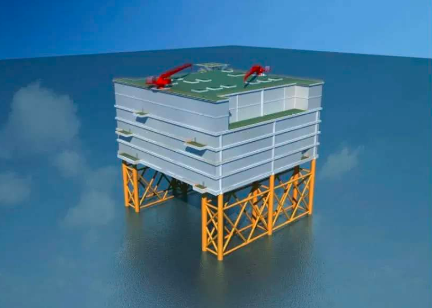

（如东海上风电柔性直流海上换流站外观图，三峡集团供图）

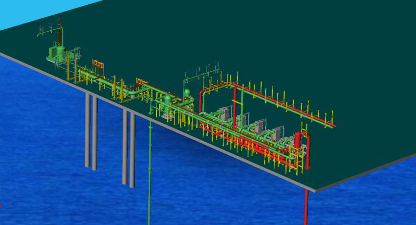

（平台设备布置效果图）

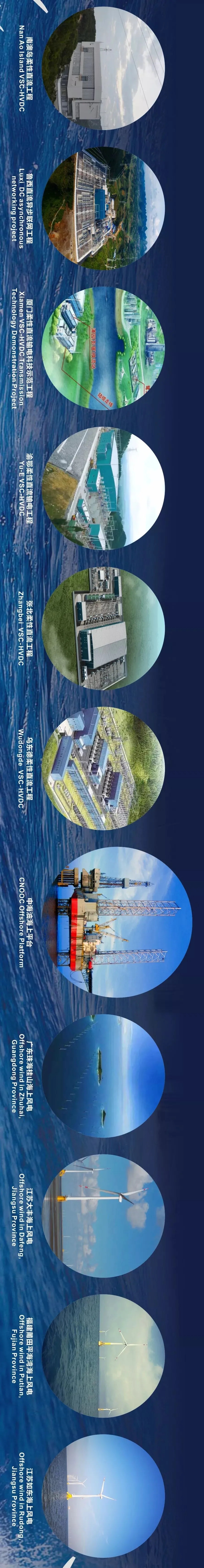

      （6）高澜股份参与的柔直输电及海上项目部分典型案例

请以横排方式观看以下图片


 02 创交会参展企业

广州高澜节能技术股份有限公司

       广州高澜节能技术股份有限公司（简称高澜股份，股票代码300499），成立于2001年，2016年2月在深交所上市，是国家火炬计划重点高新技术企业。总部位于国家级高新技术产业开发区广州科学城，设有北京分公司及上海、西安、广州分别设有销售区及售后服务中心，海外设有高澜节能技术美国有限责任公司，在湖南岳阳成立高澜全球制造基地岳阳高澜节能装备制造有限公司。

       高澜股份专注于电力电子装置用纯水冷却设备的研发、设计、生产、销售及售后服务，是国际领先的电力电子装置用纯水冷却设备专业供应商。公司秉承艰苦投入为客户创造价值，和伙伴分享实现价值的快乐，致力于为全球客户提供专业的节能产品和整体解决方案，成为新能源和节能技术应用的先行者。产品广泛应用于发电、输电、配电及用电各个环节的电力电子装置冷却。
