残余应力测试方法
发布时间: 2022-05-24
来源: 科技服务团
基本信息
.

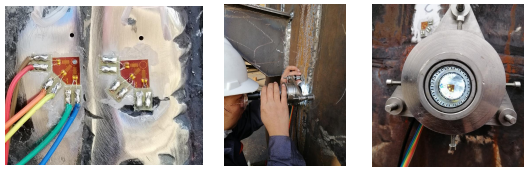

1.钻孔应变法
标准代号:GB/T 31310-2014 金属材料 残余应力测定 钻孔应变法
• 原理:利用应变采集装置采集待测区域于钻孔前、后的应变变化,结合标定所获常数
来计算待测区域的残余应力值。
• 测试步骤:
材料标定→打磨→粘贴应变片及端子→连接测量装置→对中→钻孔→测量→计算

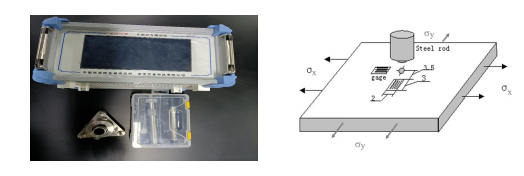

2.压痕法
• 标准代号:GB/T 24179-2009 金属材料 残余应力测定 压痕应变法
• 原理:利用球形压痕诱导产生的应变增量来求解残余应力。
• 测试步骤:
材料标定→打磨→粘贴应变片及端子→连接测量装置→对中→打击→读数
3.射线法
• 标准代号:GB/T 7704-2017 无损检测 X射线应力测定方法
• 原理:对于多晶体材料,宏观应力所对应的的应变被认为是相应区域里晶格应变的统
计结果,本方法便是依据X射线衍射原理测定晶格应变来计算应力。
• 测试步骤:
设备组合/调试→检测面预处理→对焦→检测→保存/记录数据
4.超声波法
• 标准代号:GB/T 32073-2015 无损检测 残余应力超声临界折射纵波检测方法
• 原理:利用发射换能器激发的超声临界折射纵波在不同应力场下,在接收处的时间差
异来计算残余应力。
• 测试步骤:
材料标定→打磨→组装/连接测量设备→涂抹耦合剂→测量→读数

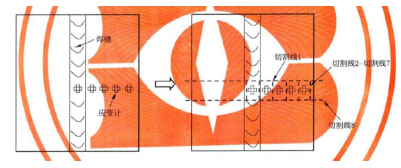

5.全释放法
• 标准代号:GB/T 31218-2014 金属材料 残余应力测定 全释放应变法
• 原理:将粘贴好应变片的试件进行切割,通过应变片采集切割过程中的释放应变,结
合虎克定律,来计算残余应力。
• 测试步骤:
粘贴应变片→切割试样→测量→计算
